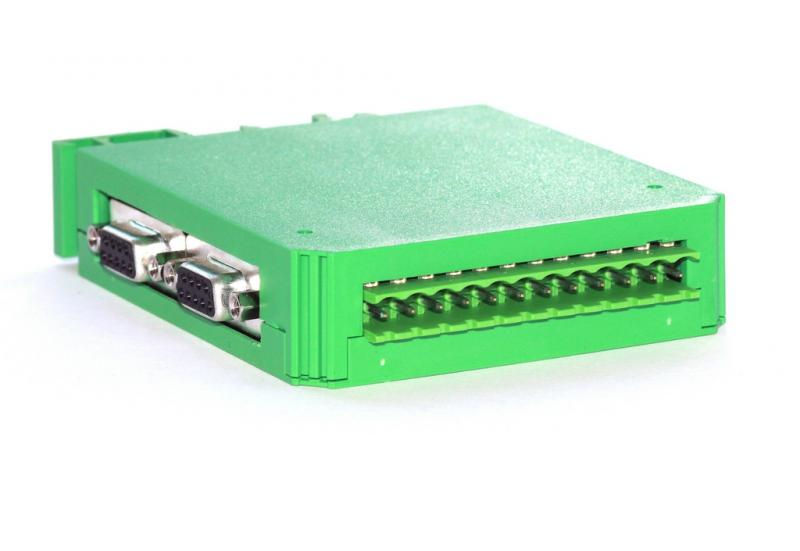

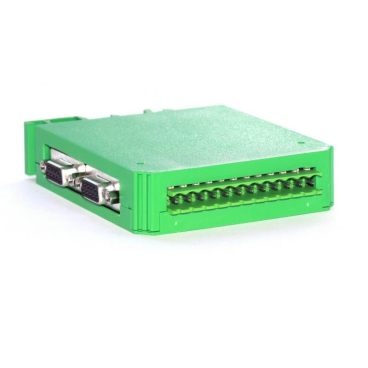

Контроллер движения ЛИР-980 СКБ ИС
Предназначен для управления приводами подач с дискретными входами установки скорости.
Две контролируемые оси. 6 дискретных входов и 6 дискретных выходов.
Крепление на DIN-рейку.
ООО «Эффективное производство» - официальный партнер компании СКБ ИС.
Контроллер движения входит в Систему Позиционного Программного Управления приводами (СППУ) и предназначен для управления приводом подач, скорость движения которого может задаваться комбинацией дискретных сигналов на его цифровых входах. Контроллер принимает команды на перемещение от пульта оператора и отрабатывает их по своему алгоритму, управляя скоростью привода. ЛИР-980 может контролировать две оси, управление которыми осуществляется поочередно. Позиционирование в заданную координату происходит посредством четырех зон торможения. Ширина зон программируется с пульта оператора при настройке системы.
ЛИР-980 имеет 6 дискретных входов и 6 дискретных выходов. Их удобно использовать для задач управления приводом. Для сигнализации о текущем состоянии входа/выхода, напротив каждой клеммы, установлены светодиодные индикаторы - зелёного цвета для входов и красного для выходов. Входы и выходы гальванически изолированы от электрических цепей контроллера. Оптореле, установленные на выходах, могут управлять пускателями непосредственно, в то время как оптроны требуют установки промежуточных реле. Количество входов/выходов может быть увеличено за счет подключения контроллеров ЛИР-987.
ЛИР-980 изготавливается в малогабаритном пластмассовом корпусе с креплением, предназначенным для установки модуля на DIN-рельс. Для подключения внешних проводов используются разъемные колодки с винтовыми зажимами. Преобразователи перемещений подключаются к двум разъемам D-SUB DB9F (розетка).
Код заказа контроллера движения ЛИР-980.
Примеры:
ЛИР-980-ДИ - контроллер управления движением с двумя входами для подключения инкрементных датчиков, 6 дискретных входов и 6 дискретных выходов с твердотельными реле, для управления приводами с дискретным заданием скорости.
ЛИР-980-ДА - контроллер управления движением с двумя входами для подключения абсолютных датчиков, 6 дискретных входов и 6 дискретных выходов с твердотельными реле, для управления приводами с дискретным заданием скорости.
| Параметр | Характеристика |
| Количество входов для подключения преобразователей перемещений | 2 |
| Тип подключаемых преобразователей перемещений | линейный/угловой |
| инкрементный/абсолютный | |
| Максимальная частота сигнала от измерительных датчиков | 1 МГц |
| Количество дискретных входов | 6 |
| Количество дискретных выходов | 6 |
| Количество контролируемых осей | 2 |
| Степень защиты от внешних воздействий | IP20 |
| Потребляемая мощность | не более 2 Вт |
| Напряжение питания модуля | 5,0 ± 10% В |
| Напряжение питания канала связи | 5,0 ± 10% В |
| Габаритные размеры | 86 х 23 х 116 мм |
| Масса | не более 0,2 кг |
Для заказов на сумму более 50 000 руб. доставка включена в стоимость.
В других случаях рассчитывается исходя из веса отправления и региона доставки.
Возможна доставка любой удобной для заказчика ТК
Сроки доставки от 1 до 3 дней по Центральному региону
По умолчанию мы работаем с двумя курьерскими компаниями:
Major — российская компания, занимающаяся продажей автомобилей и перевозками грузов. Крупнейший, наряду с «Рольфом», автодилер страны.
DPDgroup — международная служба экспресс-доставки. В среднем ежедневно доставляет более 5 миллионов посылок. Работает под торговой марками DPD.
Это наши проверенные партнеры. Однако если вы предпочитаете работать с другой курьерской службой, у нас нет ограничений. Просто сообщите нам об этом. Мы согласуем все условия и отправим заказ с полным комплектом сопутствующей документации.
Как оплатить?
Оплата принимается по безналичному расчету. После согласования заказа мы выставляем счет на оплату. Заказ считается оплаченным после поступления суммы заказа на расчетный счет ООО «Эффективное производство».
Как получить?
География доставки — вся Россия. При перевозке грузы подлежат страхованию. Обычно доставка входит в стоимость продукции.

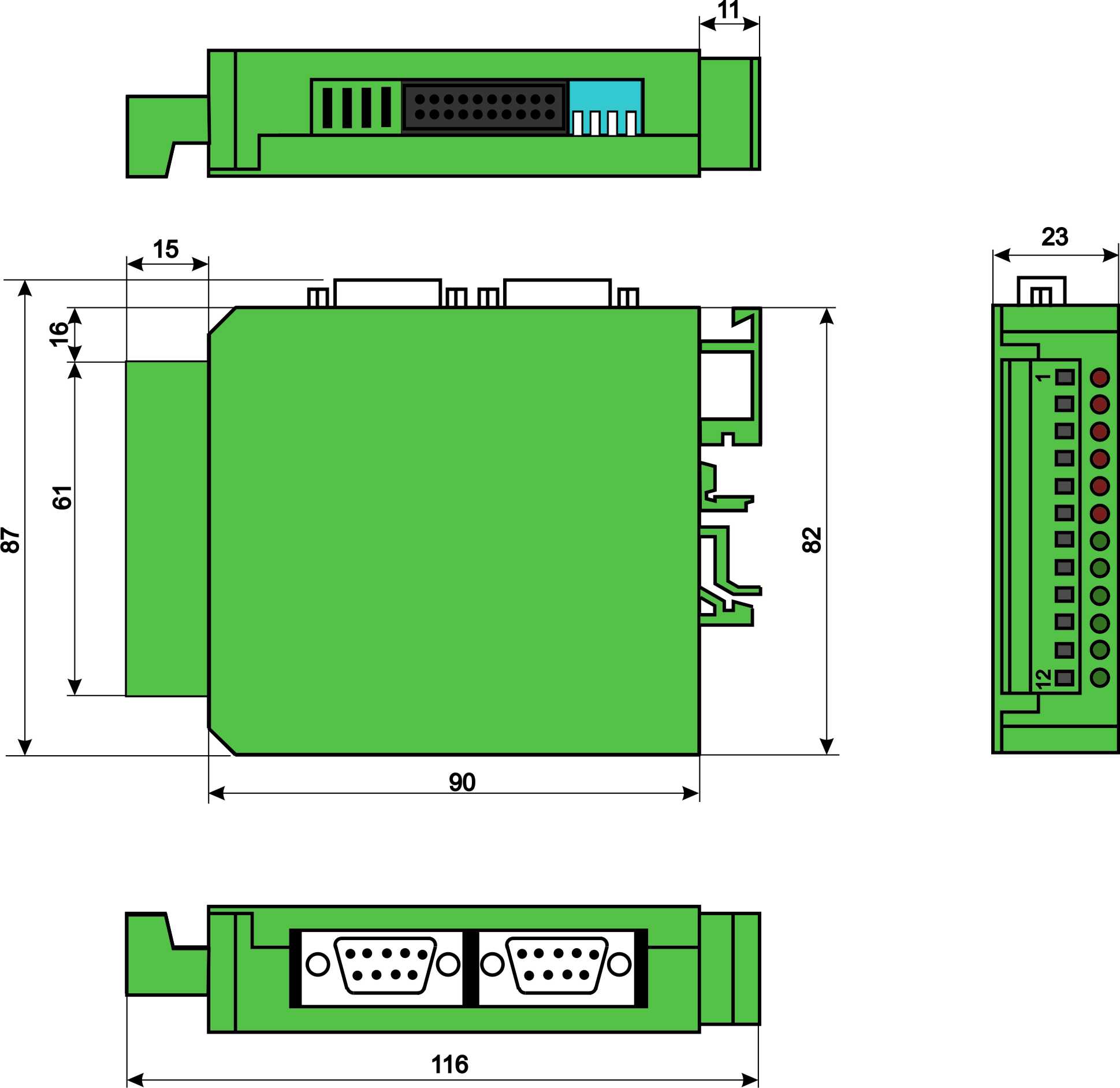

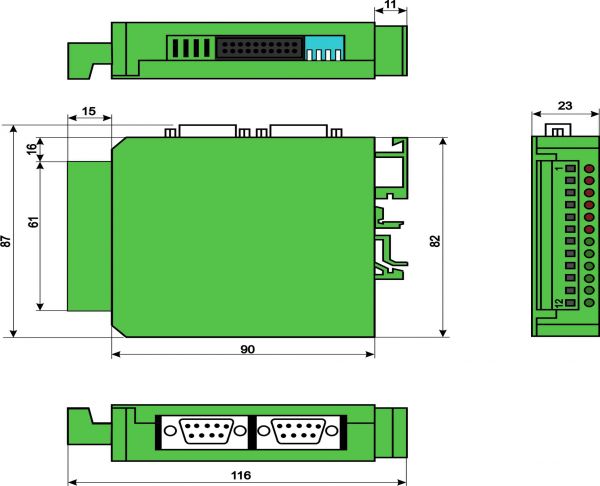

Габаритный чертеж ЛИР-980.
