Измерительный щуп TC76
Универсальный измерительный щуп с кабелем для измерения инструментов и обрабатываемых деталей в условиях высокопроизводительной обработки. Точные и быстрые измерения посредством инновационного измерительного механизма shark360 с цилиндроконической зубчатой передачей и оптоэлектронной генерацией сигнала переключения.
| Оптоэлектронная генерация сигнала без износа | Патентованный измерительный механизм shark360 с цилиндроконической зубчатой передачей | Возможность модульного расширения посредством удлинителей и угольников |
|
|
|
|
Области применения

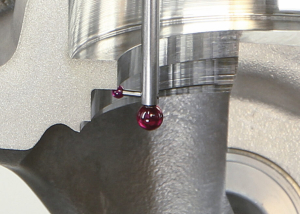

Щуп BLUM для измерения обрабатываемых деталей
Измерительный щуп TC76 может быть использован для обмера как инструментов, так и обрабатываемых деталей.
 Измерение положения |
Быстрое определение моментального положения обрабатываемой детали (нулевой точки обрабатываемой детали) перед измерением обработкой или после повторного зажима посредством цифрового (переключающего) измерения. |
 Измерение стандартных параметров |
Цифровое (переключающее) измерение расстояний, отдельных точек, углов, внутренних и внешних диаметров, пазов и выступов на готовой обрабатываемой детали. |
 Измерение вытягиванием |
Быстрое обнаружение пазов, выступов и прорезей путем измерений при вытягивании/надавливании в направлении Z+/Z- с использованием консольных измерительных наконечников. |
 Контроль качества обработки детали |
Контроль готовых обрабатываемых деталей на дефекты обработки и соблюдение производственных допусков путем контрольных измерений перед разжатием. |
 Измерения при воздействии момента кручения |
Уникальный измерительный механизм shark360 в противоположность обычным измерительным щупам позволяет выполнять также измерения при воздействии усилия вращения на измерительный механизм. |
 Адаптивная обработка |
Определение параметров для адаптивной обработки и управления процессами между этапами обработки или после них. |
 Подача охлаждающей жидкости |
Надежные и быстрые измерения в охлаждающей жидкости посредством современного измерительного механизма с повышенным измерительным усилием. |
 Штучное и серийное производство |
Превосходно годится для серийного производства при самых жестких условиях благодаря прочной конструкции и степени защиты прибора IP68. |
 Контроль поломки инструмента |
Тактильный контроль поломки инструмента при использовании измерительного наконечника щупа кубической формы (например, на токарных станках) |
 Измерение длины инструмента |
Тактильное измерение длины инструмента при использовании измерительного наконечника щупа кубической формы (например, на токарных станках) |
 Измерение радиуса инструмента |
Тактильное измерение радиуса инструмента при использовании измерительного наконечника щупа кубической формы (например, на токарных станках) |
 Компенсация износа |
Компенсация износа инструмента путем измерений инструмента и сравнения с заданным размером. |
 Температурная компенсация |
Компенсация зависящего от температуры теплового режима обрабатывающих центров. |
Применения
|

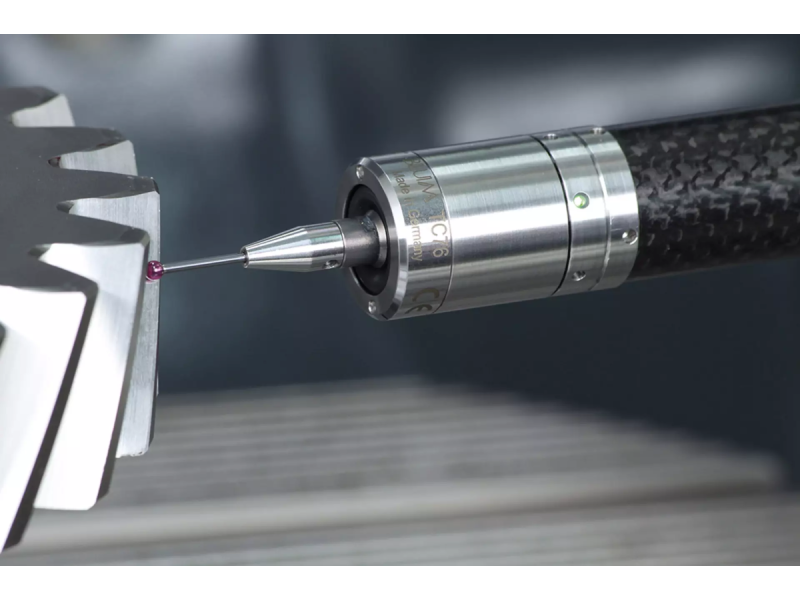

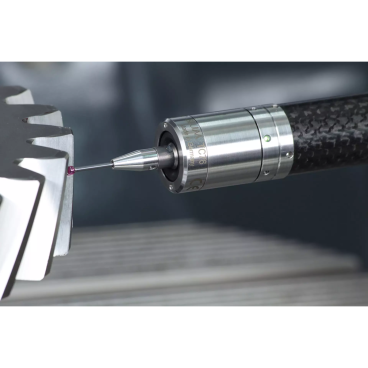

Измерительный щуп TC76
|
|
Прочие характеристики изделий
- Максимальная скорость замера: 2 м/мин
- Стабильность повторяемости точки переключения: 0,4 мкм 2σ
- Степень защиты прибора: IP68
- Направления замера: ±X, ±Y, ±Z
